對(duì)PEEK薄膜和其流延生產(chǎn)設(shè)備的詳細(xì)介紹
Date：2024/9/9 15:33:19 / Read： / Source：本站
聚醚醚酮（PEEK）薄膜是一種線(xiàn)性芳香族高分子薄膜，它有著非常出眾的一系列特性，如出色的機(jī)械性能、耐熱性、阻燃性、耐磨性、耐腐蝕性、耐水解性、耐剝離性和生物相容性等。就因?yàn)镻EEK薄膜有著如此優(yōu)異的性能，因此它也成為了聚芳醚酮（PAEK）家族中研究最深入、商品化應(yīng)用最廣泛的典型代表。

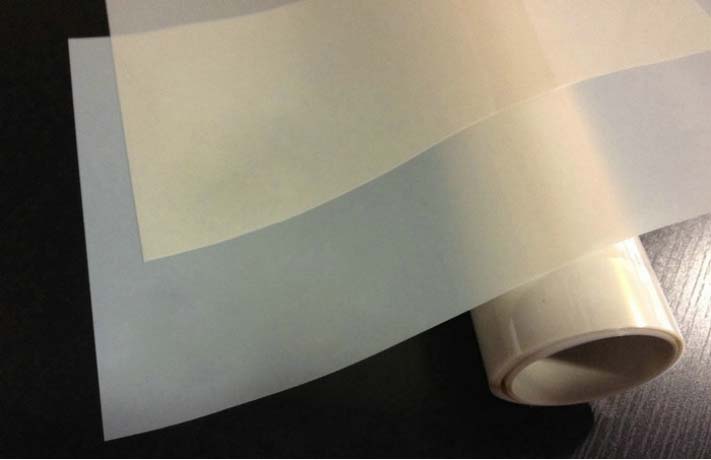

一、PEEK薄膜的基本特性
目前PEEK薄膜的生產(chǎn)方式主要是采用擠出流延法制備，由于PEEK薄膜流延設(shè)備具有一定的速度，因此薄膜在縱向上會(huì)經(jīng)歷一定量的拉伸。另外，PEEK薄膜流延設(shè)備的溫度和速度還直接影響著薄膜的結(jié)構(gòu)、形貌和厚度。當(dāng)薄膜厚度相同時(shí)，結(jié)晶度越高，透射率越低。薄膜的霧度也可以反映薄膜的色彩狀態(tài)。結(jié)晶度越高，霧度值越高。當(dāng)結(jié)晶度低于5%時(shí)，薄膜表現(xiàn)出高透明度。
二、PEEK薄膜流延設(shè)備的工藝要求
另外需要注意的是，擠出機(jī)的尺寸和設(shè)備產(chǎn)量應(yīng)匹配，理想情況下，停留時(shí)間少于30分鐘。比如，在低螺桿轉(zhuǎn)速（<10rpm）下運(yùn)行，擠出過(guò)程將導(dǎo)致更長(zhǎng)的停留時(shí)間，并增加凝膠降解的機(jī)率。所有內(nèi)表面都應(yīng)該沒(méi)有“死角”，并在擠出開(kāi)始之前進(jìn)行清潔和拋光；機(jī)頭多孔板有助于在螺桿中產(chǎn)生背壓 ，并停止熔體的旋轉(zhuǎn)。孔尺寸應(yīng)與擠出機(jī)尺寸成正比，并設(shè)計(jì)消除盡可能的死角，孔應(yīng)倒角以增強(qiáng)流動(dòng)性。
通常，過(guò)濾器組放置在過(guò)濾器的前面，用于去除材料中的任何殘留雜質(zhì)。如果過(guò)濾網(wǎng)太細(xì)，會(huì)在熔體中產(chǎn)生過(guò)大的剪切和壓力降。死角/低流量可導(dǎo)致局部降解，導(dǎo)致材料變色或熔體中的黑點(diǎn)。因此流經(jīng)機(jī)頭、模頭和模具的流量應(yīng)流線(xiàn)型過(guò)渡，橫截面變化應(yīng)是漸變的，接頭必須對(duì)齊無(wú)縫隙?？梢詫?duì)系統(tǒng)進(jìn)行模擬仿真，以確保沒(méi)有低流量區(qū)域。
建議為每個(gè)部分（機(jī)頭、法蘭、模頭）使用單獨(dú)控制的加熱器，并盡可能應(yīng)用絕緣材料進(jìn)行隔熱。狹縫模具通常用于加工天然PEEK片材，控制模唇的溫度對(duì)于良好的表面光潔度和尺寸控制至關(guān)重要。薄片（<500μm）可以通過(guò)控制輥筒的溫度以半結(jié)晶或無(wú)定形的形式生產(chǎn)。滾筒溫度低于Tg將產(chǎn)生無(wú)定形透明薄膜，同時(shí)溫度高于170℃會(huì)產(chǎn)生不透明的半結(jié)晶膜。較厚的薄膜可在其自身保留的熱量下結(jié)晶。
三、PEEK薄膜的應(yīng)用場(chǎng)景
Author：admin
